“以電折水”基本原理：“以電折水”是通過研究耗電量與取水量之間的關系，來分析水電折算系數，進而通過計算耗電量與水電折算系數的乘積來推求取水量的方法。

項目背景

根據《內蒙古西遼河流域“量水而行”2020 年行動計劃》，內蒙古水利廳要對內蒙古地區機電井開展“以電折水”計量系數率定。據不完全統計，內蒙古地區約有40萬眼機井，全部安裝計量設施投資過大，故在每個區選取規模以上的典型井安裝以電折水監測站，計算以電折水計量系數，以此來推算其它機井的水電系數，為后期電力部門費用收取提供數據支撐及決策依據，進一步保護地下水資源合理利用。

我司承建了《內蒙古西遼河流域赤峰市“量水而行”以水定需項目》的第六標段，主要對赤峰市4個旗（縣、區） 集中連片的地下水灌區全面開展“以電折水”計量系數率定工作，對356眼機典型井建設“以電折水”監測站。

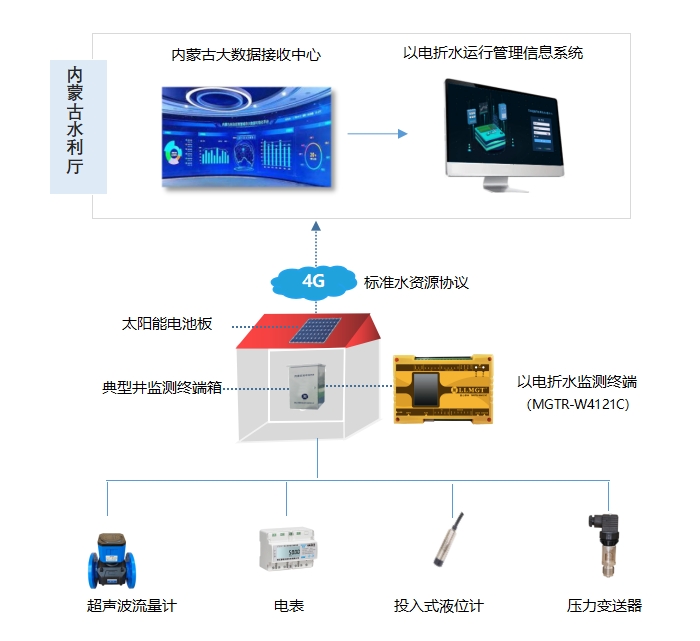

系統架構

系統功能特點

?監測流量、壓力、水位、電量，為以電折水系數率定提供依據

流量、電量：折算水電系數

壓力：區分灌溉用水類型（滴灌/漫灌）

水位：獲取地下水位信息

?設備在線率高，長周期穩定運行

自安裝半年多以來，一直安全、穩定運行，保障了客戶順利完成項目交付。

?“以電折水”成套監測設備采用模塊化組合，節約設備后期維護成本。

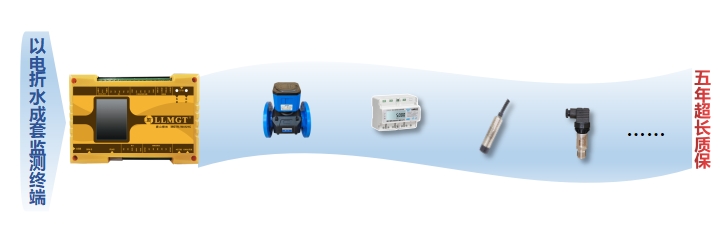

模塊化組合設計

      A、維修便利，哪里壞了換哪里。

      由于農村用電不規范，極容易導致電表損壞，選用模塊化成套監測終端，可直接更換電表即可，且對維護人員技術水平要求不高，大大節約了維護成本，提高維護效率。

B、性能不夠，模塊升級

遙測終端機功能強大

MGTR-W4121C監測終端接口豐富，為多類型儀表采集提供核心支撐，Linux操作系統，高性能芯片，數據采集處理能力強。

?采用太陽能供電方式，全程無需市電，避免與農戶發生電費糾紛。

1）根據項目要求，數據在開泵半小時后上報1次、每天23時平安報1次，滿足實際需求，保證數據的有效性。

2）在灌溉旺季，上報頻率較高，采用太陽能供電，不但節約了電力資源，同時也免去與農戶發生電費糾紛。

?提供一站式服務，全方位滿足客戶需求

從項目考察、方案設計、產品選型、系統集成到項目施工、后期維護，全部由我公司提供，憑借專業的技術儲備和豐富的項目經驗，使項目真正滿足客戶需求，有效解決痛點。

應用效果

目前，356個以電折水監測站已全部建設完成并投入使用，運行穩定，為農業灌溉取用地下水量計量提供了科學、準確的數據依據。同時該項目也得到了內蒙古水利廳及自治區相關領導的高度重視與肯定，為內蒙古地區大范圍推廣起到了良好的典型示范效應。

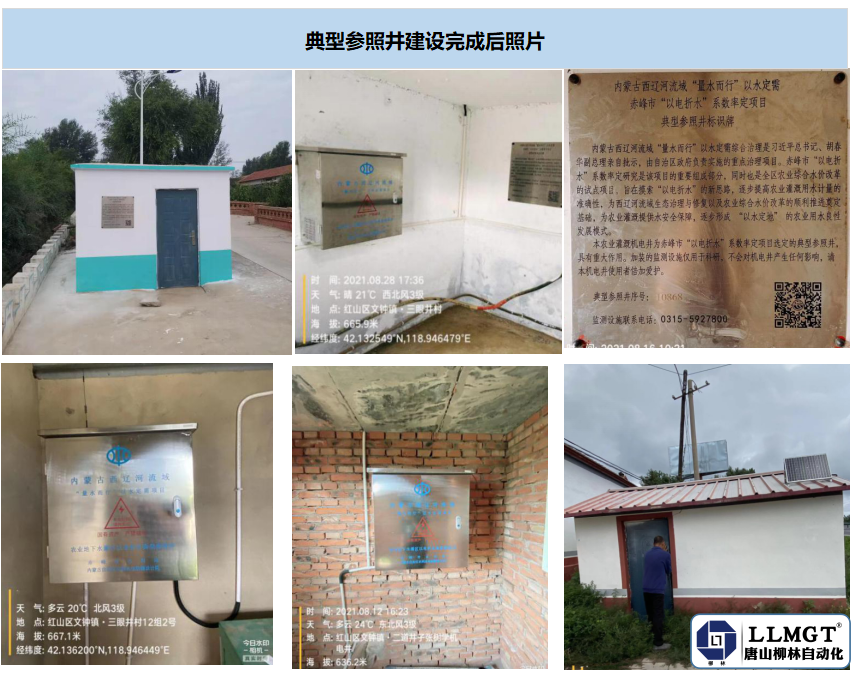

現場照片
